Trägergabel

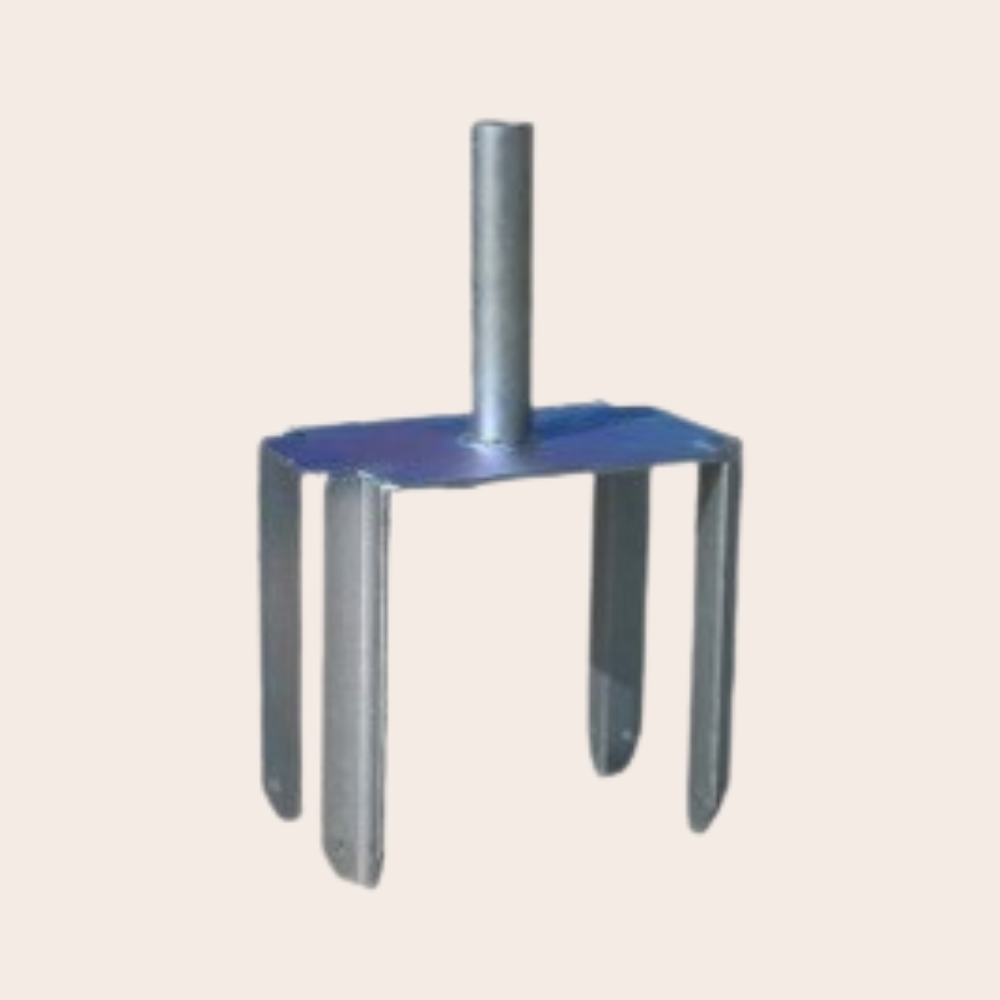

Der Stahl-Kreuzwinkelkopf HDG ist für eine stabile Abstützung von Schalungsholzmassiven der Klasse H-20 oder Gitterträgern der Klasse H- 24 konzipiert.
Seine Struktur besteht aus einer Stahlplatte, an der ein Stahlrohr an einer Seite angeschweißt und in die Stütze eingelegt wird. Auf der gegenüberliegenden Seite des Blechs sind in seinen Eckteilen vier Winkel angeschweißt, um die Träger am Kopf gegen Verdrehung zu schützen. Das Ganze wurde feuerverzinkt.

Anwendung:
Das Produkt wird in Deckensystemlösungen in klassische Schalung mit Trägerbauweise eingesetzt.
Der Kopf ermöglicht es Ihnen, mit leichten, mittleren und schweren Stützen zu arbeiten und je nach gewähltem Abstand zwischen den Stützstangen einen oder zwei Träger gleichzeitig zu unterstützen.
MONTAGEMETHODE:
Je nach Bedarf sollte das Kopfstützrohr in das zentrale Loch der oberen oder unteren Stützplatte eingesetzt werden.
Dann sollte der Kopf mit der entsprechenden Seite ausgerichtet werden, abhängig von der
Anzahl der darin zu installierenden Träger. Die Träger sollten nicht anders im Kopf eingebaut werden, als es sich aus ihrer bestimmungsgemäßen Verwendung ergibt.
